1、工作原理

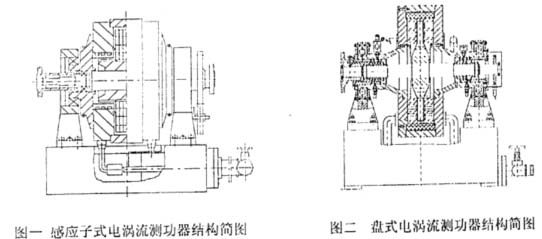

由電渦流測功器結構圖可知，感應子主要由旋轉部分和擺動部分（電樞和勵磁線圈）組成。轉子軸上的感應子形狀猶如齒輪，與轉子同軸裝有一個直流勵磁線圈。當勵磁線圈組通以直流電流時，其周圍便有磁場存在，那么圍繞勵磁組就產生一閉合磁通。很明顯，位于繞組左側的感應子具有一個極性，右側具有相反的極性。旋轉時，由于磁密值的周期性變化而產生渦流，此渦流產生的磁場同產生它的磁場相互作用，從而產生與被試機反向的制動力矩，使電樞擺動，通過電樞上的力臂，將制動力傳給測量裝置。
轉速測量采用非接觸式磁電轉速傳感器和裝于主軸的60齒牙盤，將轉速信號轉換成電信號輸出。
2、功率計算
（1）功率計算 (2)扭矩計算
功率 P=N.m/10000(Kw) M=N.L(N.m)
式中N—負荷(N) 式中N—負荷
n—轉速(rpm/min) L—計算臂長為0.95493米
