DW系列電渦流測功機是在原西德電渦流測功機的基礎上改進提高的新產品。該系列電渦流測功機共有16個規格，其測量功率范圍從5kW至1000kW，制動扭矩從12Nm至4000Nm。該系列電渦流測功機可適用于額定功率為1.0kW至800kW動力機(汽油機，柴油機，渦輪機，電動機，液壓馬達等)的性能試驗；亦可用于其他動力機械作為可控模擬負載。與數字測量控制系統配套，具有優異的測量和控制性能。
■ 電渦流測功機特點：
●結構簡單，維護方便。
●轉速范圍寬。
●負荷控制容易。
●工作穩定性好。
●高精度及高可靠性
●必須配置控制儀器，實現PID自動控制。
■ 電渦流測功機性能指標：
|
扭矩傳感器 |
應變式負荷傳感器 |
|
扭矩測量精度 |
0.2%FS |
|
轉速傳感器 |
磁電式 |
|
轉速測量精度 |
±1p |
|
轉速輸出信號 |
60p/r,>300mV |
|
勵磁電流 |
0-10A |
|
勵磁電壓 |
0-120V |
電渦流測功機技術參數表：
尺寸單位：毫米
 |
DW15 |
DW30 |
DW50 |
DW125 |
DW160 |
DW225 |
DW400 |
DW500 |
DW600 |
DW1000 |
|
額定吸收功率（KW） |
15 |
30 |
50 |
125 |
160 |
225 |
400 |
500 |
600 |
1000 |
|
扭矩測試精度（F/S） |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
|
轉速測量精度 (F.S) |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
|
主軸最高轉速(r/min) |
12000 |
10000 |
8000 |
7000 |
8000 |
6000 |
5500 |
5000 |
3500 |
3000 |
|
主軸轉向 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
左或右 |
|
制動力范圍(N) |
0-27 |
0-78 |
0-167 |
0-625 |
0-600 |
0-1125 |
0-2000 |
0-2900 |
0-3500 |
0-6670 |
|
最大吸收扭矩(N.m) |
26 |
75 |
159 |
595 |
573 |
1075 |
1905 |
2770 |
3340 |
6363 |
|
最大扭矩時轉速(r/min) |
5500 |
3800 |
3000 |
2000 |
2600 |
2000 |
600 -
2000 |
600 -
2000 |
1000 -1715 |
750-1500 |
|
最大耗水量(L/h) |
400 |
800 |
1350 |
3200 |
4000 |
6000 |
10000 |
13500 |
15000 |
26600 |
|
主軸總長 |
396 |
428 |
506 |
616 |
640 |
750 |
1070 |
1070 |
1200 |
1250 |
|
主軸中心至底座下底高 |
280 |
280 |
300 |
380 |
400 |
600 |
600 |
600 |
750 |
850 |
|
底座外形尺寸(長×寬×高) |
550×400×
125 |
500×400×125 |
650×430×130 |
795×545×160 |
700×600
× 200 |
1020×
780×300 |
1020×
780×300 |
1020×
780×300 |
1200×
900×400 |
1420×1000×400 |
|
地腳螺孔位置及孔尺寸 |
502×352
4-ф17 |
502×352
4-ф17 |
590×370
4-ф17 |
725×480
4-ф22 |
650×550
4-ф22 |
900×680
4-ф22 |
900×680
4-ф27 |
900×680
4-ф27 |
1105×
800
4-ф27 |
1300×900
6-ф35 |
|
允許排水最高溫度(°C) |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
65-70 |
|
轉動慣量(Kgf.m) |
0.01 |
0.04 |
0.08 |
0.18 |
0.88 |
1.25 |
3.80 |
3.80 |
4.55 |
7.25 |

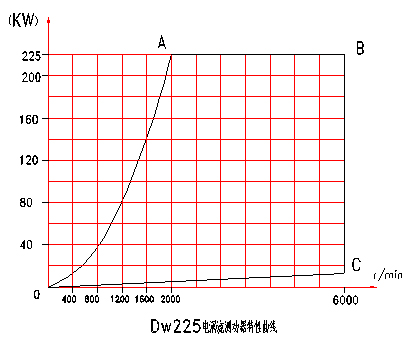

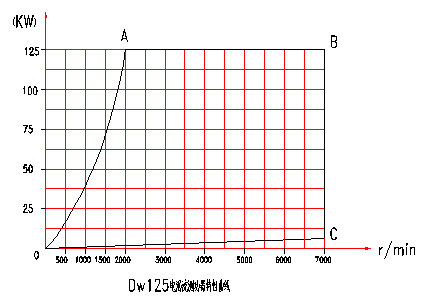

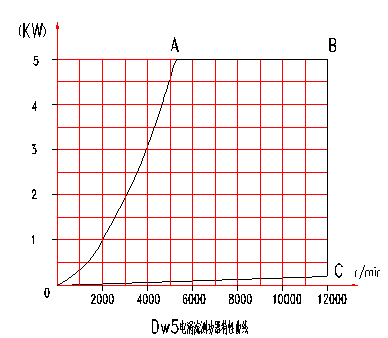

2、電渦流測功機特性曲線：

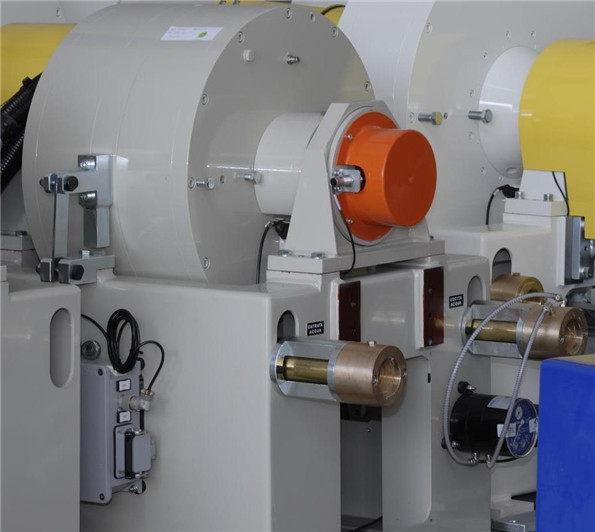

3、現場照片

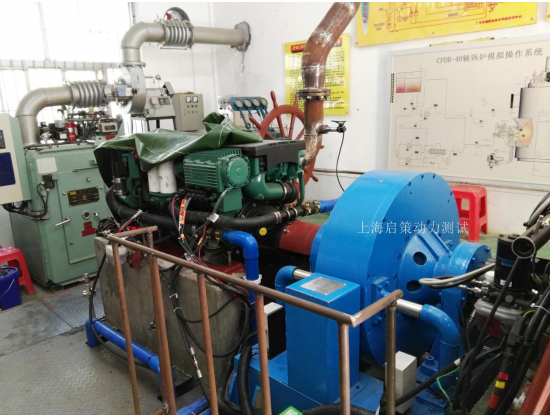

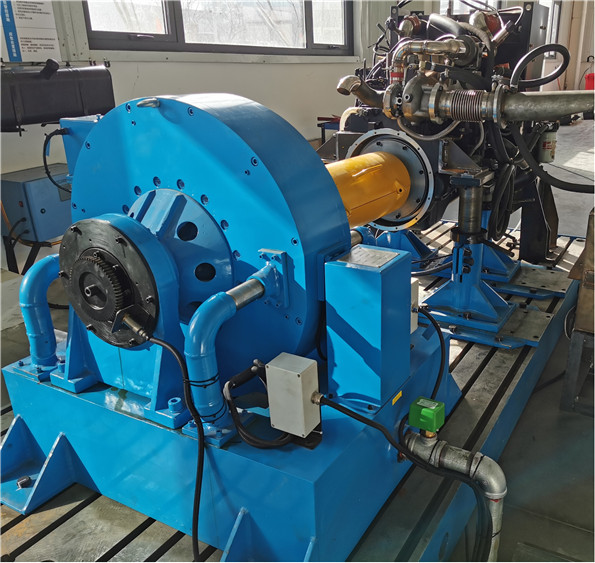

DW400 電渦流測功機

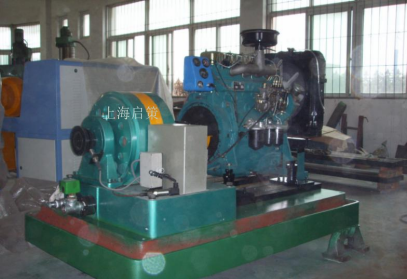

DW400 電渦流測功機

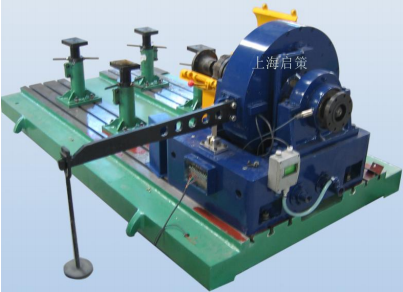

DW400 電渦流測功機

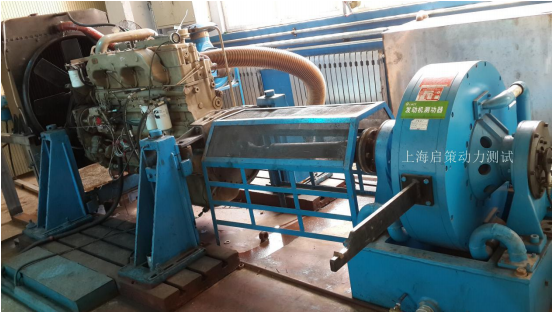

DW160 電渦流測功機

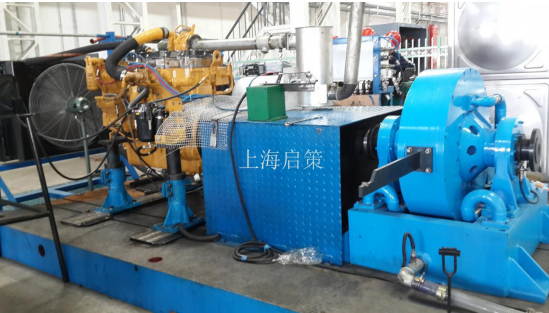

DW600 電渦流測功機

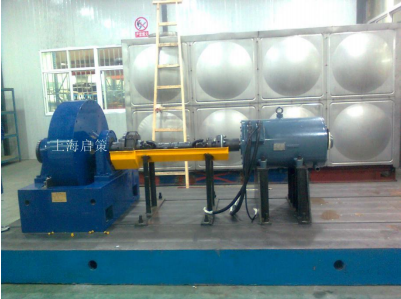

DW125 電渦流測功機
DW400 電渦流測功機
1000kW 電渦流測功機
產品特點;
(1)對渦流測功機進行定電流、定速度、定轉矩
(2)較高轉速約為 大功率的2.5%
(3)突加負載與突減負載適應性0.5-1s
(4) 結構簡單、運行穩定、價格低廉、使用維護方便;
(5)采用水冷卻,噪音低、振動小
(6)輸入轉速范圍寬,可用于變頻調速等各類電動機及動力機械的型式試驗
使用場合:
(1)適用于高轉速、大功率動力機械的轉矩和功率測量,尤其適用于動力機械的仿真壽命試驗及溫升試驗,如串激電機、三相電機、同步電機、調速電機、電動工具及大功率電機。
(2)電渦流測功機做性能試驗、型式試驗、研究試驗。
